Die kompakte Miniaturbaureihe mit vergrößertem Kolben für bahnbrechende +400% Energieaufnahme und bis zu -50% reduzierten Kosten pro Nm. Ausgestattet mit gehärteten Titanaluminiumnitrid-Führungslagern für extreme Robustheit.
| Vergrößerter Kolben | Hohe Energieaufnahme |
| ProSurf | Langlebiger Oberflächenschutz |
| Lange Lebensdauer | Gehärtete Kolbenführung Kolbenstange: gehärteter rostfreier Stahl Spezialdichtungen + Öle |
| Integrierter Festanschlag | |
| Schlüsselflächen | |
| Temeraturbereich | -20°C - +80°C Optional ab WS-M 10x6: -50°C - +60°C / 0°C - +120°C |
| Sonderausführungen | Edelstahl Druckraum bis 7 bar Lebensmittelindustrie nach USDA-H1 |

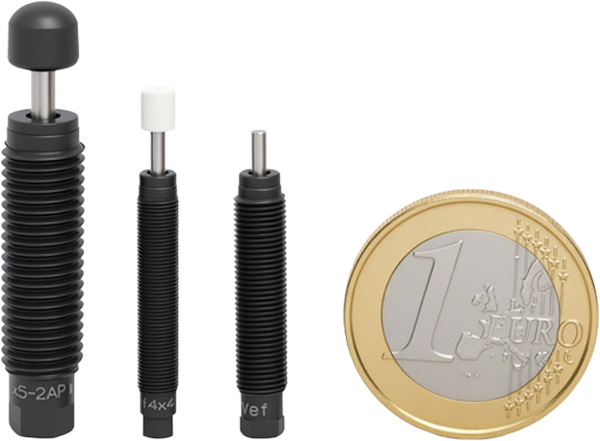

Die Mega-Line 0,1-0,2 Miniature-Reihe liefert erstklassige Effizienz für hochdynamische Miniaturanwendungen.
Durch den extrem vergrößerten Kolben nehmen diese Miniaturdämpfer bis zu 4-mal mehr Dämpfungsenergie auf als vergleichbare Produkte gleicher Baugröße.
Sparen Sie bares Geld bei Ihrer Konstruktion. Das hervorragende Verhältnis von Preis zu absorbierten Newtonmetern senkt Ihre Systemkosten spürbar.
Das Führungslager ist speziell gehärtet. Der Kolben ist mit einer verschleißfesten Titanaluminiumnitrid-Schicht (TiAlN) beschichtet – für ultrahartes Laufverhalten.
Die gehärtete Außenseite ist mit unserem exklusiven ProSurf-Oberflächenschutz geschützt. Das sorgt für höchste Korrosionsbeständigkeit und mechanischen Schutz.
Der integrierte Festanschlag am Ende des Hubs bietet optimalen Überlastungsschutz für den Stoßdämpfer und die dämpfenden Anlagenbaugruppen.
Die Baureihe entspricht vollständig der europäischen Richtlinie 2002/95/EG. Perfekt geeignet für den anspruchsvollen, umweltbewussten B2B-Gerätebau.
| Typ / Modell | GW | A | B | C | ø D | øE (A) | øE (AP) | øE (AS) | F (A) | F (AP) | F (AS) | L | SW | SW1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | ||
| WS-M 4 x 4 | M 4 x 0,35 | 29,0 | 25,0 | 2,0 | 1,5 | 3,0 | 4,3 | - | 33,0 | 33,0 | - | 3,0 | 3,0 | 7,0 |
| WS-M 5 x 4 | M 5 x 0,5 | 29,0 | 25,0 | 2,0 | 1,5 | 3,0 | 4,3 | - | 33,0 | 33,0 | - | 3,0 | 4,0 | 8,0 |
| WS-M 6 x 5 | M 6 x 0,5 | 32,0 | 27,0 | 2,0 | 2,0 | 5,0 | 5,3 | - | 37,0 | 37,0 | - | 3,0 | 4,0 | 8,0 |
| WS-M 8 x 5 | M 8 x 1 | 35,0 | 30,0 | 2,5 | 2,3 | 6,0 | 6,5 | - | 41,0 | 41,5 | - | 3,0 | 5,5 | 11,0 |
| WS-M 10 x 6 | M 10 x 1 | 37,0 | 31,0 | 2,5 | 3,0 | 6,0 | 8,5 | 8,5 | 43,5 | 43,5 | 43,5 | 3,0 | 7,0 | 13,0 |
| WS-M 10 x 8 | M 10 x 1 | 48,0 | 40,0 | 2,5 | 3,0 | 6,0 | 8,5 | 8,5 | 54,5 | 54,5 | 54,5 | 3,0 | 7,0 | 13,0 |
| WS-M 12 x 10 | M 12 x 1 | 61,0 | 51,0 | 2,5 | 4,0 | 10,0 | 10,0 | 10,0 | 69,0 | 69,5 | 69,0 | 4,0 | 9,0 | 14,0 |
| Typ / Modell | Hub | Energieaufnahme | Effektive Masse | Aufprallgeschwindigkeit | Rückholfederkraft | ||||
|---|---|---|---|---|---|---|---|---|---|
| Dauerlast | Notfall | max. | -1 (weich) | -2 (mittel) | -3 (hart) | ||||
| mm | Nm/HB (max.) | Nm/HB (max.) | Nm/h (max.) | min. - max. kg | min. - max. kg | min. - max. kg | m/s | N | |
| WS-M 4 x 4 | 4 | 0,4 | 0,7 | 1500 | 0,1 - 1 | 0,9 - 3,2 | - | 0,2 - 1,5 | 2 - 7 |
| WS-M 5 x 4 | 4 | 0,6 | 1,0 | 1800 | 0,1 - 1,2 | 1,0 - 5,0 | - | 0,2 - 2,0 | 2 - 7 |
| WS-M 6 x 5 | 5 | 1,0 | 1,5 | 3000 | 0,05 - 1 | 0,8 - 2,8 | 1,5 - 4 | 0,2 - 2,5 | 2 - 5 |
| WS-M 8 x 5 | 5 | 1,5 | 2,0 | 4000 | 0,25 - 3 | 0,7 - 6 | 3 - 9 | 0,2 - 2,5 | 2 - 5 |
| WS-M 10 x 6 | 6 | 2,2 | 3,0 | 12000 | 0,7 - 3 | 3 - 10 | 8 - 18 | 0,2 - 2,5 | 3 - 6 |
| WS-M 10 x 8 | 8 | 3,0 | 4,0 | 24000 | 0,9 - 9 | 2 - 12 | 9 - 23 | 0,2 - 3 | 3 - 6 |
| WS-M 12 x 10 | 10 | 9,0 | 12,0 | 27450 | 1 - 15 | 10 - 42 | 25 - 61 | 0,2 - 3 | 4 - 10 |
| Typ | GW (Gewinde) | A (mm) | B (mm) | C (mm) | ØD (mm) | ØE (mm) | F (mm) / T (mm) | SW (mm) | Art.-Nr. / Code |
|---|---|---|---|---|---|---|---|---|---|
| AK 2 (M8x5) | M8 x 1 | 19 | 7 | 5 | 4 | 12 | 4 (F) / 10 (G) | 10 | S14119-AK2 |
| AK 2 (M10x8) | M10 x 1 | 22 | 7 | 5 | 6 | 14 | 5 (F) / 12 (G) | 13 | S15119-AK2 |
| AK 2 (M12x10) | M12 x 1 | 28 | 7 | 5 | 7 | 15 | 5 (F) / 18 (G) | 14 | S17019-AK2 |
| AK 1 (0,15) | M10 x 1 | 23,5 | 7 | 5 | 6 | 14 | 13 (F) | 13 | S20519 |
| AK 1 (0,2) | M12 x 1 | 25,0 | 7 | 5 | 9 | 15 | 14 (F) | 14 | S20619 |
| GW (Gewinde) | A (mm) | B (mm) | C (mm) | E (mm) | T (mm) | Code |
|---|---|---|---|---|---|---|
| M6 x 0,5 | 20 | 14 | 10 | 3,2 | 5 | SK13013 |
| M8 x 1 | 25 | 18 | 15 | 4,2 | 6 | SK14013 |
| M10 x 1 | 28 | 20 | 15 | 4,2 | 6 | SK15013 |
| M12 x 1 | 32 | 24 | 20 | 5,5 | 6 | SK17013 |
| GW (Gewinde) | Art.-Nr. / Code |
|---|---|
| M4 x 0,35 | 11012 |
| M5 x 0,5 | 12012 |
| M6 x 0,5 | 13012 |
| M8 x 1 | 14012 |
| M10 x 1 | 15012 |
| M12 x 1 | 17012 |
Modellreihe 0,1: 2 Nm
Modellreihe 0,15: 6 Nm
Modellreihe 0,2: 10 Nm
Jeder Miniatur-Stoßdämpfer wird standardmäßig inklusive 1 Kontermutter (Lock nut) geliefert.
Umfangreiches Zubehör wie alternative Anschlagkappen (AK 1, AK 2) finden Sie auf Katalogseite 25 oder direkt bei uns.
